海德專業(yè)生產(chǎn)高精密平面研磨機(jī),平面拋光機(jī),雙面研磨機(jī),雙面拋光機(jī),研磨液,拋光液,拋光皮,拋光墊,研磨盤,拋光盤,承接平面研磨拋光,鏡面拋光加工
打樣測試,按客戶的需求定制平面研磨拋光機(jī),研磨液,拋光皮,研磨盤等.我們還會參與客戶的生產(chǎn),保證客戶高效率的量產(chǎn),與客戶共同發(fā)展.
承接各種材質(zhì)平面拋光加工：手機(jī)拋光加工、鋁合金拋光加工、不銹鋼拋光加工、藍(lán)寶石拋光加工、模具鋼鏡面拋光、陶瓷鏡面拋光等加工服務(wù)
如果您需要平面研磨拋光或鏡面拋光加工，我司可打樣測試。研磨拋光加工范圍是：工件材質(zhì)不限，直徑或?qū)蔷€≤470mm，厚度≤200mm。
在線溝通更便捷，只需描述加工要求(工件尺寸、材質(zhì)、要加工的平面度或粗糙度)，客服會解答您的疑問或郵寄相關(guān)資料。測試打樣。
在線客服溝通，方便、高效、快捷。我們還會參與到客戶的研發(fā)生產(chǎn)中，幫助客戶高效率的量產(chǎn)。
根據(jù)行業(yè)技術(shù)發(fā)展，市場動態(tài)和行業(yè)分析整理制作出最熱門相關(guān)研磨專題。
海德人工作中積極主動，生活中也不凡情調(diào)。我們堅信：只有開闊視野和愉悅心情，才能在工作中游刃有余。硫酸濃度對銅片失重和反射率的影響曲線示于圖2-5。由圖2-5可見，開始時，隨著硫酸濃度的增大，金屬的失重逐漸減小。這是由于硫酸的少量加入導(dǎo)致了拋光液黏度的增大，阻礙了溶解的Cu2+配離子從金屬表面向本體溶液的擴(kuò)散，因而減緩了銅的溶解。當(dāng)硫酸的濃度在38%以上時，金屬的失重又迅速增大。這可歸結(jié)為高含量的硫酸對金屬銅較強(qiáng)的腐蝕作用。硫酸濃度為38%~42%時，銅片具有最大的光亮度。硫酸濃度過低，拋光液黏度低，不易形成黏液膜，無光亮作用，硫酸濃度過高，金屬表面易過腐蝕，造成光亮度下降。
硝酸濃度對銅片失重和反射率的影響曲線示于圖2-6。由圖2-6可見，既起腐蝕又起光亮作用。隨著硝酸濃度的增大，金屬的溶解量逐漸增大。濃度低時，銅的溶解少，拋光液中Cu2+濃度低，不易在金屬表面附近形成黏液膜，拋光效果差。硝酸濃度高時，金屬表面則易過于腐蝕，光亮度下降。當(dāng)硝酸濃度在4%~8 %之間時，銅表面的反射率最高，光亮度最好。
拋光液中水的含量對銅片失重和反射率的影響曲線示于圖2-7。由圖2-7可見，水的含量同樣影響光亮作用，其含量在47%~50%時，拋光效果最好。水的含量過多，拋光液黏度下降，黏液膜受到破壞，不能得到光亮表面。另外，隨著拋光液中水含量的增加，溶液中酸的濃度被稀釋，減緩了酸對金屬銅的腐蝕作用，造成銅片的溶解減小。
圖2-5 硫酸濃度對銅片失重和反射率的影響
圖2-6 硝酸濃度對銅片失重和反射率的影響
FH-1是一種無機(jī)光亮劑，它的濃度對銅片失重和反射率的影響曲線示于圖2-8。結(jié)果表明，金屬的失重隨FH-1濃度僅有輕微的變化。這表明 FH-1主要起光亮和平整作用。當(dāng)FH-1濃度逐漸增大時，銅片的光亮度逐漸增大，在5%時，光亮度達(dá)最大值。但當(dāng)FH-1濃度繼續(xù)升高時，它開始加速金屬的腐蝕，造成銅表面的光亮度下降。因此，F(xiàn)H-1濃度控制在4%~5%較為適宜。

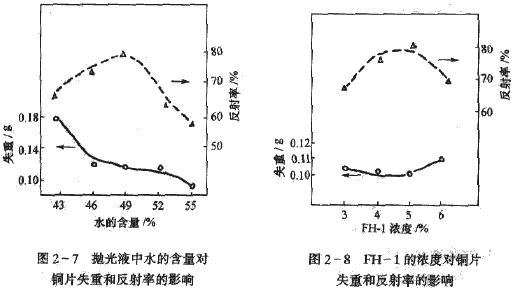

圖2-7 拋光液中水的含童對銅片失重和反射率的影響
圖2-8 FH-1的濃度對銅片失重和反射率的影響
FH-2是一種有機(jī)緩蝕劑，它的濃度對銅片失重和反射率的影響曲線示于圖2-9。由圖2-9可見，一方面，F(xiàn)H-2具有緩蝕作用，隨FH-2濃度的增大，金屬的失重量逐漸減小。同時，F(xiàn)H-2又具有光亮作用，在0.4g/L~0.6g /L時，光亮度最高。FH-2這兩種作用可歸結(jié)為其在金屬表面的吸附而抑制了銅基體的快速溶解，避免了金屬表面過腐蝕的發(fā)生。當(dāng)其濃度較低時，由于不能完全覆蓋在金屬表面，影響了它的緩蝕和增光作用的發(fā)揮。當(dāng)FH-2的含量在0.4g/L以上時，它在銅表面的吸附已飽和，使金屬的光亮度趨于穩(wěn)定值。
圖2-9 FH-2的濃度對銅片失重和反射率的影響
