返回列表 | HD-1400S模芯修復拋光機 |
本設備主要用于硅片、陶瓷片、光學玻璃、石英晶體、其它半導體材料等非金屬和金屬的硬脆性材料薄形精密零件的表面磨削及拋光。馬上咨詢詳情:400-6001202
1.主要精度:表面粗糙度達0.4um以上,平面度0.008/100mm以內。
2.機床材質:該機床床身鑄鐵(或高鋼焊接)工藝,材質好,強度高,穩定性好。
3.電氣系統:采用進口電器零部件,不受機械振動和電氣干擾的影響并具有良好的防濕性。為磨削工件提供更出色的研磨效率及更廣泛的磨削工藝選擇。

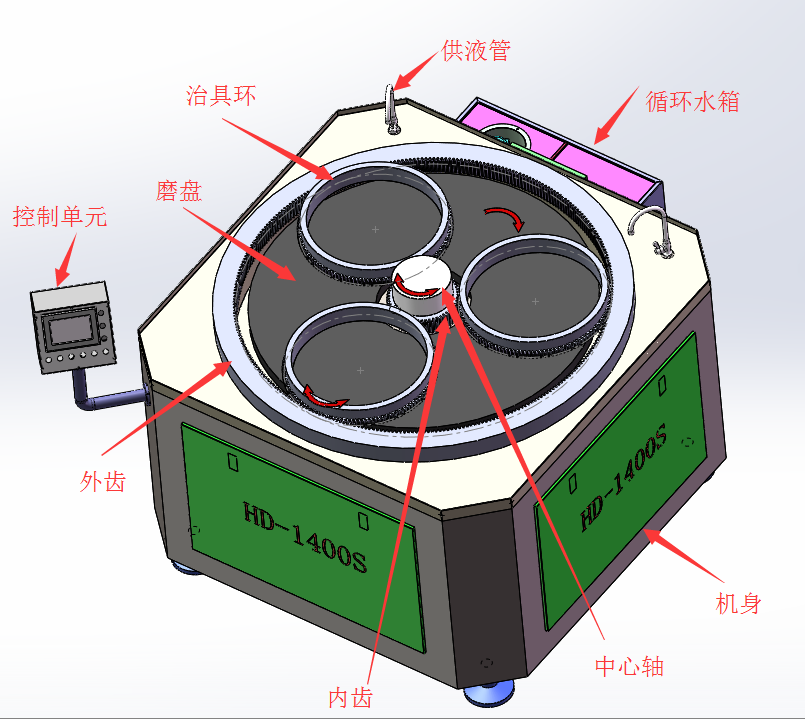

4.磨盤運動形式:采用變頻調速及全鏈輪傳動,使整機工作時起動平穩、運轉穩定,尤其在低速運轉時,克服了研磨盤的竄動、爬行現象。
5.機床應用動力:采用雙電機和雙變頻驅動,用主電機(11KW/1440r/min)帶動研磨盤,副電機(4Kw/1440r/min)驅動內齒,均可調速 。
6.配有研磨液攪拌過濾系統,大大提高了研磨液使用率。
7.創新是設計的基本理念,本設備在設計時認真分析和比較了國內外同類設備的結構、控制和功能特點,綜合、歸納并采用了眾多用戶的成功經驗和合理建議。著力提高設備的技術含量、運行精度和運行平穩性。
8.更多規格和磨削方式請與我們聯系。

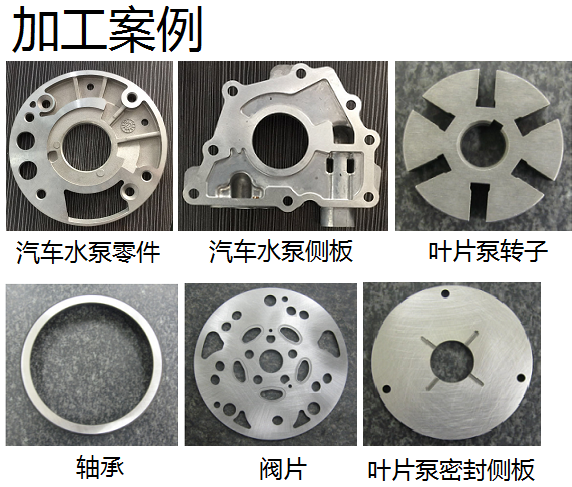

HD-1400S模芯修復拋光機加工案例:
硅片、陶瓷片、光學玻璃、石英晶體、其它半導體材料等非金屬和金屬的硬脆性材料等。(建議量多買設備,海德送工藝;量少找海德代加工。)
備注:由于技術不斷更新,以上數據謹供參考,最終以實體數據為準!
HD-1400S模芯修復拋光機技術參數
型號 |
HD-1400S |
磨盤砂輪規格 |
Φ1400*Φ380*45mm |
設備電源 |
380/220V |
磨盤轉速 |
0-72rpm |
內齒轉速 |
0-96rpm |
治具環規格 |
Ф 610*80 |
配重板規格 |
無 |
加工工件直徑 |
≤Ф540 |
加工工件厚度 |
0.3 ≤b ≤200mm |
工件加工精度 |
0.008mm/100mm |
工件面表面粗糙度 |
<Ra 0.4μm |
設備大概尺寸(w*d*h)mm |
2100*2100*1400mm |
設備大約重量 |
2700kg |
