LED藍寶石襯底減薄機 |
發布時間:2018-07-12 10:09
- 產品介紹
- 規格參數

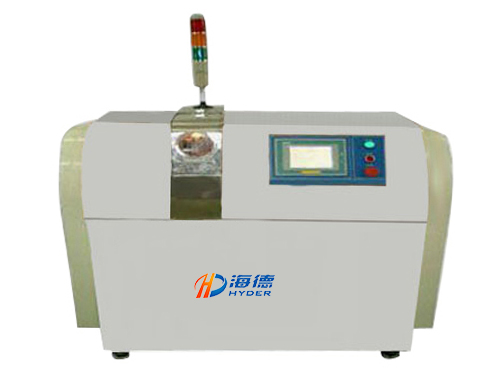

LED藍寶石襯底減薄機
產品名稱:
LED藍寶石襯底減薄機
高速橫向減薄機
主要用途:
非常適合于工件硬度比較高,厚度超薄,且加工精度要求高的產品。如:LED藍寶石襯底、光學玻璃晶片、石英晶片、硅片、諸片、陶瓷片、鎢鋼片等各種材料的快速減薄。
工作原理:
1.本系列橫向研磨機為精密磨削設備,由真空主軸吸附工件與金剛石磨輪作相反方向高速磨削,金剛石磨輪前后擺動。該方法磨削阻力小、工件不會破損,而且磨削均勻生產效率高。
特 點:
1.可使工件加工厚度減薄到0.02mm厚而不會破碎。而且平行度與平面度可控制在±0.002mm范圍內。
2.減薄效率高,LED藍寶石襯底每分鐘可減薄48um。硅片每分鐘可減薄250um。
3.系列研磨機采用CNC程控系統,觸摸屏操作面板,
技術參數:
型 號 |
HD-150LX |
HD-180LX |
HD-200LX |
HD-230LX |
金剛石磨輪尺寸 |
φ150×H25 |
φ180×H25 |
φ200×H30 |
φ230×H30 |
最大工件尺寸 |
φ150mm |
φ180mm |
φ200mm |
φ230mm |
磨輪轉速(可調) |
0---1000rpm /分鐘 |
0---1000rpm /分鐘 |
0---800rpm /分鐘 |
0---800rpm /分鐘 |
工件轉速(可調) |
0---2000rpm /分鐘 |
0---2000rpm /分鐘 |
0---1800rpm /分鐘 |
0---1800rpm /分鐘 |
磨輪電機功率 |
1.5KW. 380V 3相 |
1.5KW. 380V3相 |
2.2KW. 380V 3相 |
2.2KW. 380V 3相 |
真空主軸電機功率 |
0.75KW. 380V3相 |
0.75KW. 380V3相 |
1.1KW. 380V3相 |
1.1KW. 380V3相 |
控制精度(平行度) |
1um(φ100mm) |
1um(φ100mm) |
1um(φ100mm) |
1um(φ100mm) |
外形尺寸 |
1200×550×1550 |
1200×550×1550 |
1350×600×1600 |
1350×600×1600 |
重 量: |
850kg |
980kg |
1100kg |
1300kg |
