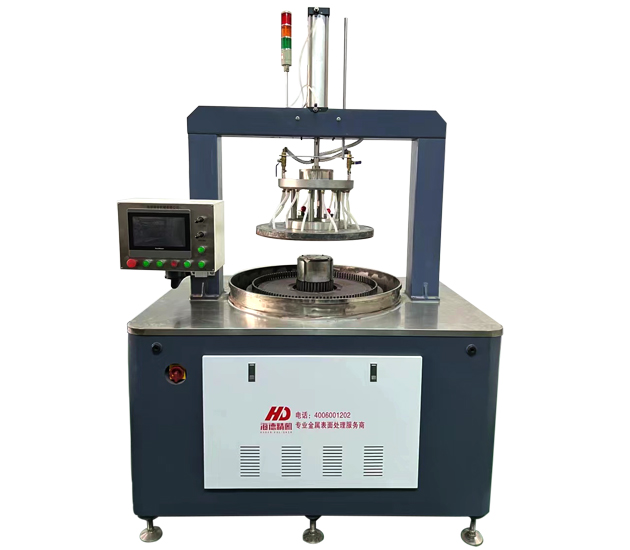

返回列表 | 9B雙面研磨機/雙面拋光機 |
9B雙面研磨機使用范圍:
本機主要適用于硅片、石英晶片、光學晶體、玻璃、寶石、鈮酸鋰、砷化鎵、陶瓷片等薄脆金屬或非金屬的研磨或拋光。
9B雙面研磨機原理:
本系列研磨機為精密磨削設備,上、下研磨盤作相反方向轉動,工件在載體內作既公轉雙自轉的游星運動.磨削阻力小不損傷工件,而且兩面磨削均勻,生產效率高.
9B雙面研磨機技術參數
1、研磨盤直徑(MM):φ640×φ235×35
2、最大理想研磨直徑(MM):φ210
3、加工件平面度:0.2μ(φ10)
4、游輪參數:英制DP12,Z=108, 公制M=2,Z=114
5、游輪數量:5個
6、最小研磨厚度:0.4mm(φ10mm)
7、主機功率:3.7KW(研磨)5.5KW(拋光)
8、研磨盤轉速: 0~56rpm
9、電源:AC380V, 50Hz
10、氣源:0.5~0.6Mpa
11、設備外形尺寸(MM):1650mmX1150mmX2530mm
12、重量(KG):~1980kg
9B雙面研磨機特點:(產品的圖片和參數僅供參考,詳情請來電:0755-89813868)
1、采用交流變頻電機驅動,軟啟動、軟停止,平穩可靠。
2、油壓升降齒圈、非常平穩,太陽輪下有墊片可調整位置,有效利用了齒圈和太陽輪。
3、上盤單獨設置了緩降氣缸,不但有效防止了薄脆工件的破碎,而且還可獨立進行壓力控制。
4、通過使用電子預置計數器,研磨的圈數、要求可準確控制。
材質從普通金屬到復雜合金......涵蓋了金屬、陶瓷、玻璃、塑膠等。案例如下:

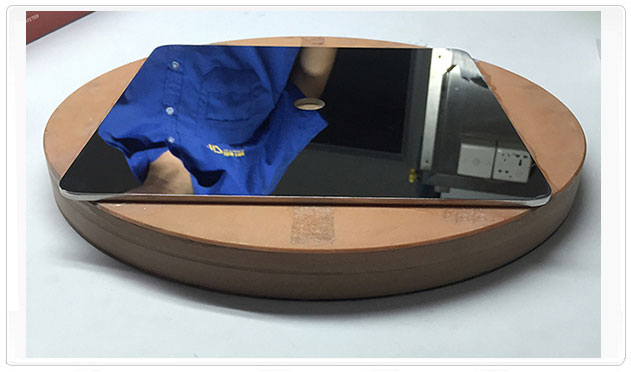

鋁合金鏡面拋光

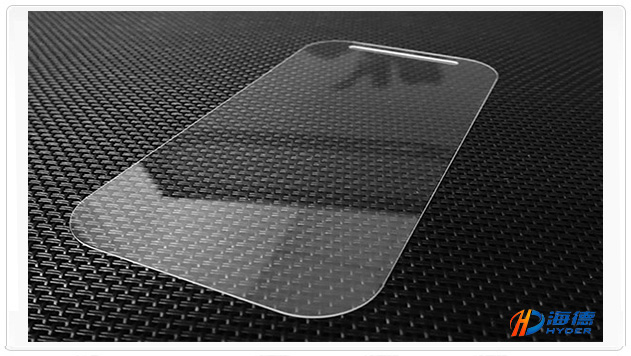

蘋果手機藍寶石玻璃拋光
工藝細節可咨詢海德研磨,電話:0755-89813868 ;查看更多的拋光案例。
相關設備和耗材:高精密平面研磨機、研磨液、拋光盤、拋光皮。
