HD-4W720S掃光機

發布時間:2023-10-12 20:54
  • 產品介紹
  • 規格參數
       深圳市海德精密機械有限公司生產的HD-4W720S掃光機,是一種高效率,精密穩定的研磨加工設備。該設備選用不同的治具可以對各種外形的金屬、非金屬3D/2.5D面進行研磨、拋光。
3D 掃光機


HD-4W720S掃光機加工方式:
       該機器為四工位掃光機,“工位轉換托盤”承托著四個轉速可調(無級)的獨立旋轉“工件盤”。第一、二、三工位為研磨工位。上方有對應的粗、中、細(或一樣)的毛刷(如圖)旋轉著對工件進行研磨,轉速無級可調。
        第四工位為上下料工位,零件磨好后升高活動擋水板,轉到此位置并停止此“工件盤”,降下活動擋水板進行下料、上料。其它三個工位繼續研磨??商砑訖C(jī)械手通訊,實現自動上下料聯動。
        該機器設有研磨液循環過濾系統,可設定濃度監控,當研磨效果下降或研磨液減少時適當添加即可。

HD-4W720S掃光機技術參數

型號

HD-4W720S

工件盤直徑

Φ360mm

工件盤數量

4*3=12

工件盤轉速

0-10

工件盤驅動功率

2.2*4

毛刷盤直徑

780

毛刷盤數量

3

毛刷盤轉速

10-300

毛刷盤驅動功率

5.5*3

換位電機功率

                                    5.5

升降電機功率

                                     1

升降電機數量

                                    3

機器重量

                                 4000

外形尺寸(L*W*H)

                     2250*2250*2400mm

設備總功率

                                  38


HD-4W720S掃光機設備優點:
1.工件盤、毛刷采用獨立旋轉結構確保每個產品掃光均勻?qū)ΨQ,有效去除零件的加工紋和劃傷痕。
2.采用工位輪換加工結構,毛刷從粗到細輪流加工,可有效提升工作效率。
3.上盤采用毛毯或毛刷針對2.5D、3D金屬、陶瓷蓋板及按鍵孔位等精準拋光,一機多用。
4.采用伺服升降毛刷,速度快慢調節靈活??梢詫γ⒑土慵g的壓入深度定位精準控制,也可以設置壓力控制,靈活方便。
5.零件固定采用治具固定或真空吸附。
6.控制系統采用全電腦控制,只要輸入簡單的工藝參數就能自動完成研磨工作。

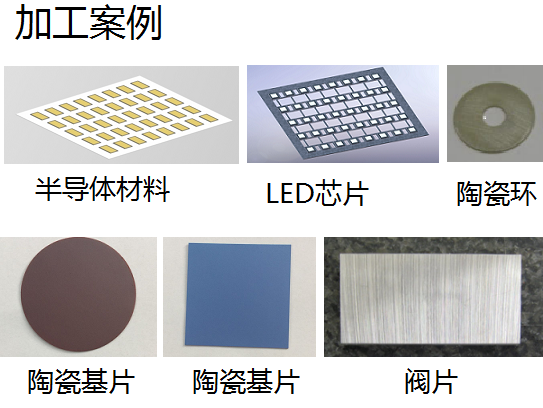

HD-4W720S掃光機加工案例:

        適用于2.5D、3D金屬、非金屬、陶瓷蓋板及按鍵孔、陶瓷環、陶瓷基片、閥片等研磨拋光。



iphone5/5S背板陶瓷片




備注:由于技術不斷更新,以上數據謹供參考,最終以實體數據為準!
